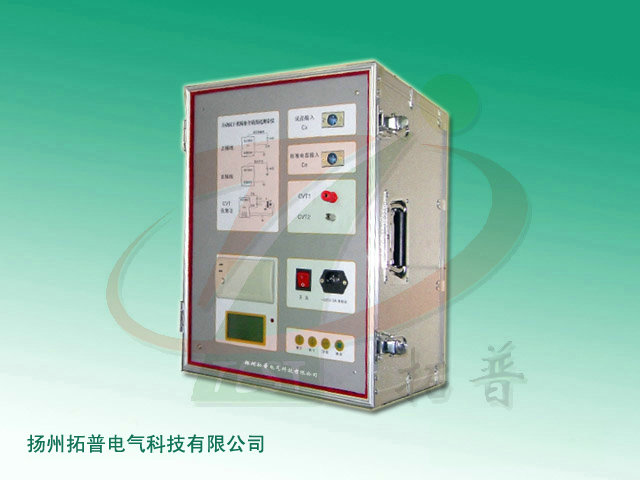

異頻介質損耗測試儀用于現場抗干擾介損測量，或試驗室精密介損測量。儀器為一體化結構，內置介損電橋、變頻電源、試驗變壓器和標準電容器等。采用變頻抗干擾和傅立葉變換數字濾波技術，全自動智能化測量，強干擾下測量數據十分穩定。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。
功能特點
1、變頻抗干擾
該高壓介質損耗測試儀采用變頻抗干擾技術，在干擾下仍能準確測量，測試數據穩定，適合在現場做抗干擾介損試驗。
2、高精度測量
采用頻率浮動、數字波形分析和電橋自校準等技術，配合高精度三端標準電容器，實現高精度介損測量，并且正/反接線測量的準確度和穩定性*。
儀器所有量程輸入電阻低于2Ω，消除了測試線附加電容的影響。
可外接油杯做精密絕緣油介損試驗，可外接固體材料測量電極做精密絕緣材料介損試驗。
3、兼容性好
自動識別50Hz/60Hz系統電源，支持發電機供電，即使頻率波動大，也可正常測量。
內置串聯和并聯兩種介損測量模型，可與校驗臺和介損標準器完全兼容，方便儀器檢定。
4、多級安全保護，確保人身和設備安全
（1）高壓保護：試品短路、擊穿或高壓電流波動，能以短路方式高速切斷輸出。
（2）低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。
（3）接地保護：儀器接地不良使外殼帶危險電壓時，啟動接地保護。
（4） C V T：高壓電壓和電流、低壓電壓和電流四個保護限，不會損壞設備；誤選菜單不會輸出激磁電壓。CVT測量時無10kV高壓輸出。
（5）防誤操作：兩級電源開關；電壓、電流實時監視；多次按鍵確認；接線端子高/低壓分明；緩速升壓，可迅速降壓，聲光報警。
（6）防“容升” ：測量大容量試品時會出現電壓抬高的“容升”效應，儀器能自動跟蹤輸出電壓，保持試驗電壓恒定。
（7）抗震性能：儀器采用抗震設計，可耐受長途運輸震動、顛簸而不會損壞。
（8）高壓電纜：耐高壓絕緣導線，可拖地使用。
5、技術突破，功能強大
（1）具有正/反接線，內/外標準電容，內/外高壓多種工作模式，一體化結構，可做各種常規介損試驗，不需外接輔助設備。
（2）具有外接標準電容器接口，自動跟蹤外接試驗電源頻率40Hz～70Hz，支持工頻電源和串聯諧振電源做大容量高電壓介損試驗。
（3）具有回路接觸不良放電提示功能，以方便判別接線是否可靠。
（4）具有CVT自激法測量功能，C1/C2可一次接線同時測出，自動補償母線接地和標準電容器的分壓影響，無須換線和外接任何配件，并且高壓連接線可以拖地。
（5）具有反接線低壓屏蔽功能，在220kV CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量，并且可一次接線同時對主、從兩個電容進行測量。
（6）中文圖文菜單，大屏幕背光LCD顯示更清晰。
（7）配置熱敏打印機，打印數據清晰快捷、無噪音。
（8）帶日歷時鐘，可存儲100組測量數據。
（9）有正反接雙通道功能，對并肩電容等設備，一次測完。
技術參數
1、測量準確度：Cx：±（讀數×0.5%+1pF）
tgδ：±（讀數×1%+0.00040）
2、抗干擾指標：變頻抗干擾，在干擾下仍能達到上述準確度
3、電容量范圍：內施高壓：3pF～60000pF/10kV 60pF～1.2μF/0.5kV
外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV
分 辨 率：zui高0.001pF，4位有效數字
4、tgδ 范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別
5、試驗電流范圍：10μA～5A
6、內施高壓：設定電壓范圍：0.5～10kV
zui大輸出電流：200mA
升降壓方式：連續平滑調節
電壓精度：±(1.5%×讀數+10V)
電壓分辨率：1V
7、試驗頻率：45～65Hz整數頻率
49/51Hz、45/55Hz自動雙變頻
頻率精度：±0.01Hz
8、外施高壓：正接線時zui大試驗電流5A/40～70Hz
反接線時zui大試驗電流10kV/5A/40～70Hz
9、CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A
10、測量時間：約30s，與測量方式有關
11、輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電
12、打印機：自帶微型熱敏打印機
13、環境溫度：-10℃～50℃
14、相對濕度：<90%，不結露
信息整理：揚州拓普電氣科技有限公司
