變壓器繞組的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

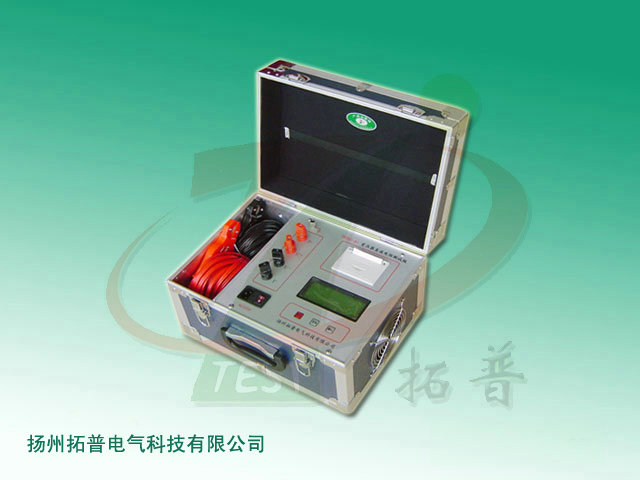

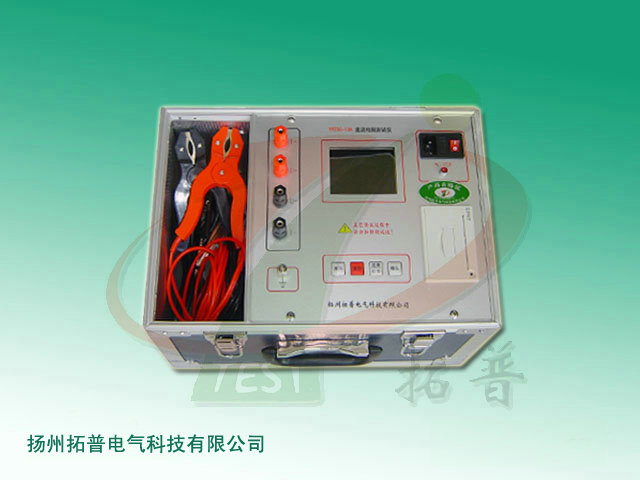

智能感性負載直阻速測儀采用新電源技術，具有體積小、重量輕、輸出電流大并且可根據負載大小自動調整等特點。整機由雙芯片采樣，精度高，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直流電阻的快速測量。
變壓器繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。
該智能感性負載直阻速測儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。
功能特點
1、儀器采用65K真彩色液晶屏顯示，中文菜單提示，操作方便。
2、儀器采用32位ARM內核作為處理核心，穩定性好，強抗干擾能力。
3、設備具有完善的保護電路，可靠性強。
4、儀器輸出電流大，測量范圍寬，體積小，重量輕。
5、設備具有大容量存儲功能，數據打印功能。
技術參數
1、輸出電流：自動、10A、5A、1A、0.1A、10mA、1mA
2、測量范圍及準確度：
自動檔：超出以下量程請用自動測試功能
手動檔：10A (1mΩ～100mΩ ±0.2%±5個字)
5A (100mΩ～1Ω ±0.2%±5個字)
1A (500mΩ～10Ω ±0.2%±5個字)
0.1A (10Ω～200Ω ±0.2%±5個字)
10mA (200Ω～1000Ω ±0.5%±5個字)
1mA (2000Ω～20000Ω ±0.5%±5個字)
3、分 辨 率：0.1μΩ
4、工作溫度：-10～40℃
5、環境濕度：≤80%RH
6、工作電源：AC220V、50Hz
信息整理：揚州拓普電氣科技有限公司
