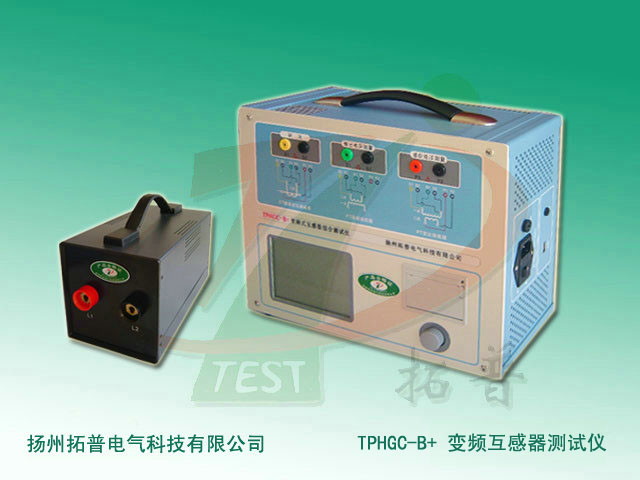

變頻互感器特性綜合測試儀是一種專門為測試互感器：PT、CT（保護類、計量類）、伏安特性（勵磁特性）曲線、自動給出拐點值、自動給出5%和10%的誤差曲線、變比測量、比差測量、相位（角差）測量、極性判斷、一次通流測試、交流耐壓測試、二次負荷測試、二次繞組測試、鐵心退磁等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，不需要設置步長、分段點等參數，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的產品。
產品特點：
1、支持檢測CT和PT
2、滿足 GB1207、GB1208等規程要求.
3、無需外接其它輔助設備，單機即可完成所有檢測項目.
4、自帶微型快速打印機、可直接現場打印測試結果.
5、采用智能控制器，操作簡單.
6、大屏幕液晶，圖形化顯示接口.
7、按規程自動給出CT/PT（勵磁）拐點值.
8、自動給出5%和10%誤差曲線.
9、可保存3000組測試資料，掉電后不丟失.
10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
產品參數：
1、工作電源：AC220V±10% 、50Hz
2、設備輸出：0～2500Vrms， 5Arms（20A峰值）
3、大電流輸出：0～1000A
4、二次繞組電阻測量范圍：0～50Ω
5、二次繞組電阻測量精度：≤0.5%
6、二次實際負荷測量范圍：0～300VA
7、二次實際負荷測量精度：≤1%
8、相位測量（角差）精度：±4min
9、相位測量（角差）分辨率：0.1min
10、CT變比測量范圍：25000A/5A（5000A/1A）
11、CT變比測量精度：≤0.5%
12、PT變比測量范圍：1KV-500KV
13、PT變比測量精度：≤0.5%
14、工作環境溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
信息整理：揚州拓普電氣科技有限公司
