保護回路矢量分析儀Tpwr51/Tpwr51B基本功能技術參數！
保護回路矢量分析儀是電力繼電保護專業人員進行保護回路CT接線正確性分析的儀器?？梢詫崿F(xiàn)三相電壓、電流、相角、頻率、功率、功率因數等交流電參數的高精度測量,更為獨特的是,能分析主變差動保護及母線差動保護的CT接線的正確性,發現接線錯誤,并能指出錯誤的具體原因。
保護回路矢量分析儀由主機和掌上電腦( PDA )兩個組件構成,設計.上采用高速MCU處理器作為下位機進行電參數的測量,采用DELL@掌上電腦( PDA)作為上位機進行數據處理及顯示,主機和掌上電腦之間通過串口進行通信。TPWR51(基本型)提供1套3只常規電流鉗( 10mA~ 10A) , TPWR51B型機在基本型的基礎上,額外提供1套3只高靈敏度電流鉗( 1mA~5A) , 結合全新的軟、硬件設計,實現低于1mA小電流的測量和分析。
基本功能
◆同時測量1至3路交流電壓;
◆同時測量1至3路交流電流;
◆測量電壓間、電流間、電壓與電流間的相位;
◆小電流精確測量相位(基本型機10mA ; B型機1mA) ;
◆測量頻率;
◆測量功率和功率因數;
◆顯示六角向量圖;
◆進行主變差動保護分析,并給出結論;
◆進行母線差動保護分析,并給出結論;
◆測量數據可存儲為CSV格式,可直接由PC機ExceI電子表格打開,編輯并輸出報表;
◆低功耗設計, 3節LR6 (5號)堿性干電池,長的持續使用時間可達40小時。
◆自動量程,軟件校準,觸摸屏按鍵, SD/CF卡移動存儲。

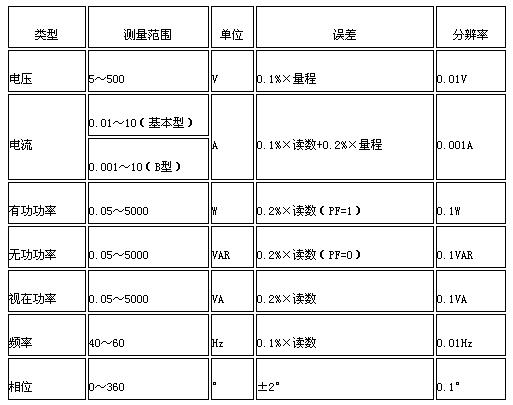

技術參數

◆電源:普通3節LR6( 5號)堿性干電池,可供連續使用時間達40小時。
◆工作溫度: 0~40°C ;相對濕度: 0~ 95%無冷凝。
信息整理：揚州拓普電氣科技有限公司
