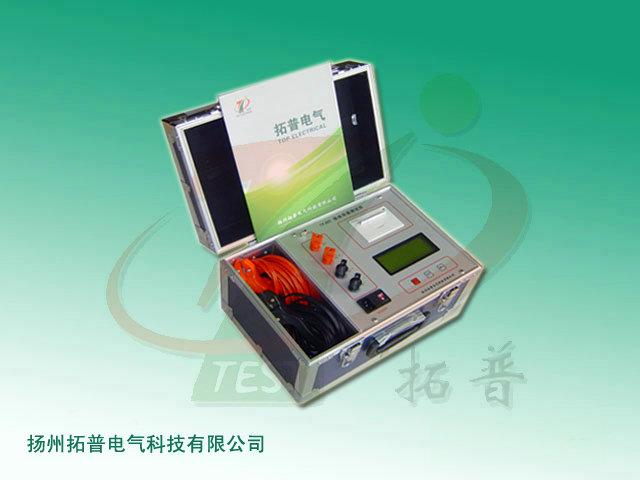

電氣設備地網導通檢測儀(BC2580)產品操作規范及其注意事項！
產品操作規范
1.本機共設“復位”、“左移”、“ 右移”、“返回”、“ 確定”共五個按鍵。
2.儀器開機或按“復位”鍵后，進入初始狀態。
3.按“↑”?？墒构鈽酥羔樧笥乙苿觼磉x擇所需功能。
4.按“ 確定”鍵進入初始狀態，顯示電阻值，按一次“左移”鍵則打印測量結果。
5.測試完成請按“返回”鍵即可。
操作注意事項
1.操作儀器時，應從包裝箱中取出，以利于散熱。
2.測量前通電預熱30秒。
3.選擇合適的測量電流才能保證測試精度：10A檔0～100mΩ、5A檔100Ω～1Ω、1A檔1Ω以上。
4.測量過程中若出現異常情況，請按復位鍵或關機，不得自行拆卸。

產品簡介
發電廠、變電站的接地引下線與接地網連接是否良好，接地網的接地極是否完好無損，對電廠系統的安全運行十分重要，《防止電力生產重大事故的二十五項重點要求》中，要求每年對有效接地系統中的發電廠、變電站的接地引下線、接地網格的導通狀況進行一次測量。通過分析比較歷次測量結果的變化情況判斷接地引下線，接地網格的腐蝕的程度，以決定是否開挖處理。針對這一要求，BC2580型電氣設備地網導通檢測儀能迅速準確地測量兩根接地引下線之間的電阻值，將其與以往數據比較就可以較準確地反映出接地引下線的腐蝕程度，以便及早發現并消除事故隱患。
產品功能特點
1.采用高速A/D轉換器及程控電流源技術，測試精度高、數據穩定，重復性好。
2.測試電流大、大到10A，可消除接觸電阻的影響。
3.精度高、分辨率達到1uΩ。
4.測試時間短、僅需3S
5.可長時間，無限量地測試電氣設備接地引下線導通狀況，可滿足多個變電站，大范圍的測試要求。
6.全智能化、自動量程切換，大屏幕液晶顯示，友好人機界面。
7.微型打印機，可現場直接打印測量結果。
8.自動短路保護，超時保護和誤操作保護，保證測量人員和儀器安全。
主要技術指標
1.工作電源：AC220V 50Hz
2.測量范圍：0～10000mΩ
3.分 辨 率：1uΩ
4.測量時間：≤3S
5.精 度：0.5%
6.測試電流：1A、5A、10A
信息整理：電氣設備地網導通檢測儀生產廠家揚州拓普電氣科技有限公司
